Uygulama Alanı
Alaşımlı ve alaşımsız sıcak haddelenmiş köşebentler, enerji nakil hatları,enerji iletim hatları, genel yapı çelikleri ; makine ve imalat sektörleri başta olmak üzere birçok sektörde farklı amaçlarla kullanılır.
Üretim Matrisi
- Konstrüksiyon Boruları Üretim Matrisi için tıklayın.
Yüksek deformasyon direnci gösteren kaliteler için yüzey düzgünlüğü toleransları.
| Grup | Yüzey Düzgünlüğü (mm) |
|---|---|
| Kalınlık | Genişlik (mm) |
| t≤25mm | w≤1200 |
| B | 18 |
| C | 23 |
| D | Sipariş aşamasında görüşülmelidir. |

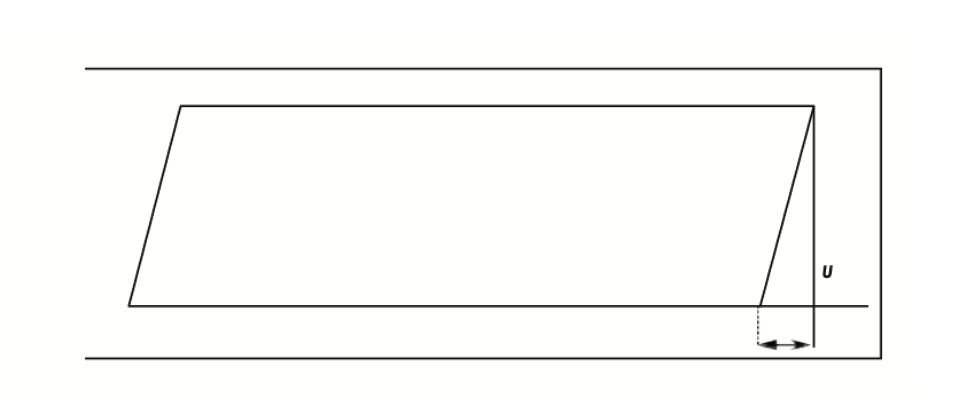

KÖŞE DİKLİĞİ TOLERANSI
Köşe dikliği, enine kenarın boyuna kenar üzerinde ortogonal izdüşümü ile tespit edilen sapma miktarıdır ve şematik olarak aşağıda
gösterilmiştir. (DIN EN 10051-1997) Köşe dikliği toleransı ürün genişliğinin maks %1’idir.

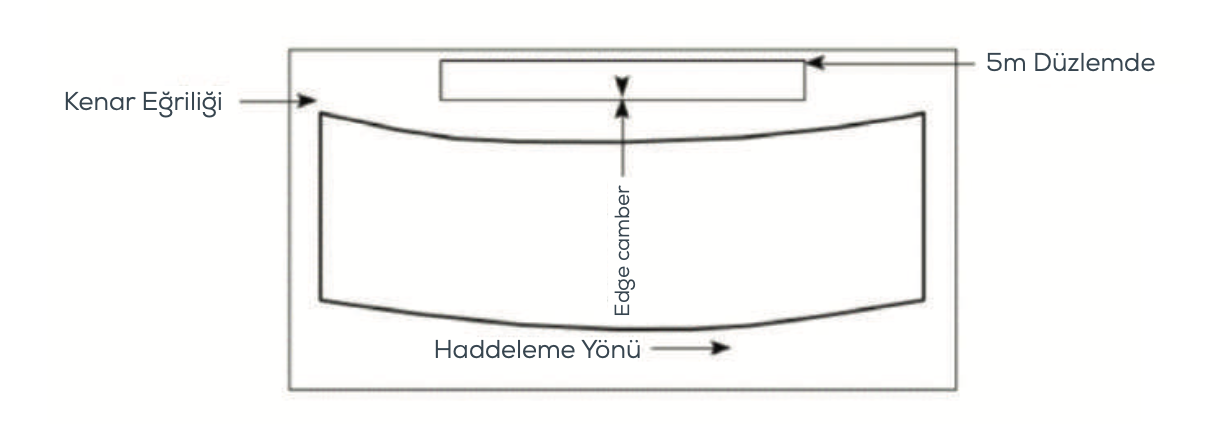

KENAR EĞRİLİĞİ TOLERANSI
Sıcak haddelenmiş ruloların kenar eğriliği, rulo boyunun herhangi bir 5 metresinde 20 mm’yi geçemez. (DIN EN 10051-1997)
RULO ŞEKİL TOLERANSI
Rulo sargıları belirli bir yönde kenardan dışarı doğru maksimum 60 mm taşabilir. (Teleskopi). Bobin iç çapı düşey ve yatay eksende % 7 miktarında değişebilir. (Çökme), (DIN 1016-1987)
GENİŞLİK TOLERANSLARI
Genişlik toleransları DIN EN 10051 standardına göre aşağıda verildiği şekildedir.
| Genişlik (mm) | Tolerans (mm) | ||
|---|---|---|---|
| Kenar Kesilmiş Rulo | |||
| min (mm) | maks (mm) | ||
| W≤1200 | 0 | 20 | |
| 1200<W≤1500 | 0 | 20 | |
| 1500<W≤1650 | 0 | 25 | |

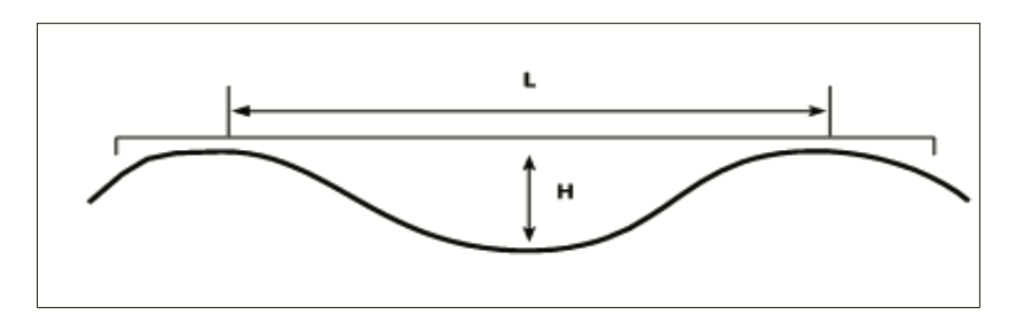

YÜZEY DÜZGÜNLÜĞÜ TOLERANSI
Yüzey düzgünlüğü ölçümü şematik olarak aşağıda verilmiştir.
